DESCRIZIONE

Informazioni di base

Modello numero:	Il gruppo del cavo trunk MTP/MPO
Applicazione	Distributore fibra ottica, apparecchiature di rete, modulo fibra ottica
Tipo di sorgente luminosa	Laser
Tipo di spina	Il gruppo del cavo trunk MTP/MPO
Marchio	OEM
Connettore per lucidatura	Presa MPO (Sm), presa MPO (mm)
Tipo di cavo in fibra ottica	Sm: G652D o G657A; mm: Om1, Om2, Om3, Om4
Guaina per cavi	Fascia / Fan-out (LSZH / PVC)
Forza di estrazione del cavo patch	5n
Colore del cavo	Gelb, Arancione, Acqua
Pacchetto di trasporto	Scatola di cartone
specifica	Monomodale, multimodale OM1, OM2, OM3 o OM4
marchio	Collegamento in fibra
Origine	Cina
Codice HS	8517702000
Capacità produttiva	1000000 al mese

Descrizione del prodotto

Assemblaggi di cavi trunk cord patch in fibra multimodale MTP/MPO

Descrizioni
I gruppi di cavi trunk Fiberlink MTP/MPO sono progettati per applicazioni ad alta densità, offrendo eccellenti vantaggi in termini di tempo di installazione sul campo e risparmio di spazio. Queste soluzioni plug-and-play utilizzano cavi micro-core per massimizzare il raggio di curvatura e ridurre al minimo il peso e le dimensioni del cavo. I cavi trunk MPO/MTP sono preassemblati, testati e confezionati in fabbrica insieme ai rapporti di prova. Questi gruppi salvaspazio sono disponibili in una configurazione a 12 core e dispongono di connettori MTP o prese MTP su entrambe le estremità. Sono disponibili nelle lunghezze 5, 10, 20, 50, 100 metri, lunghezze speciali sono disponibili su richiesta. I cavi trunk MPO/MTP sono disponibili in modalità monomodale, multimodale OM1, OM2, OM3 o OM4 con rivestimento LSZH o PVC.

caratteristiche
Cablaggio backbone ad alta densità
Preassemblato in fabbrica
Plug and play, installazione rapida
Nessuna terminazione sul posto
65–75% Platzersparnis
Connettore MTP a 12 core su entrambe le estremità
Rapporto di prova per ogni assemblaggio

Specifiche ottiche

Connettore per lucidatura	MPO femmina (SM)	MPO femmina (MM)
Perdita di inserzione (IL)	< 0,50 dB	< 0,50 dB
Perdita di ritorno (RL)	>50dB	>35dB
Cicli di accoppiamento Delta IL	< 0,2 dB nach 500 Steckzyklen
Tipo di cavo in fibra ottica	Modalità singola: G652D o G657A; Multimodale: OM1, OM2, OM3 OM4;
Colore del cavo	Giallo per fibre SM G652 e G657A; Arancione per fibra MM OM1 e OM2; Acqua per fibra MM OM3;
Guaina per cavi	Fascia / Fan-Out (LSZH / PVC)
Forza di estrazione del cavo patch	5n
temperatura operativa	-20°C~+70°C
Temperatura di conservazione	-40°C~+80°C

Set di cavi trunk da MTP/MPO a MTP/MPO 24 fibre polarità A multimodale OM4 50/125 100G Aqua

12 Cavo patch in fibra da MPO a fibra LC, gruppo cavi breakout OS2 monomodale

Prodotti correlati

• Cavo Dac compatibile da 10 g SFP+ a SFP+ Cavo Twinax in rame con attacco diretto Dac

• Il produttore fornisce un cavo in fibra ottica di distribuzione monomodale per interni con approvazione CPR per cablaggio a livello di condotto e ventilazione forzata interna

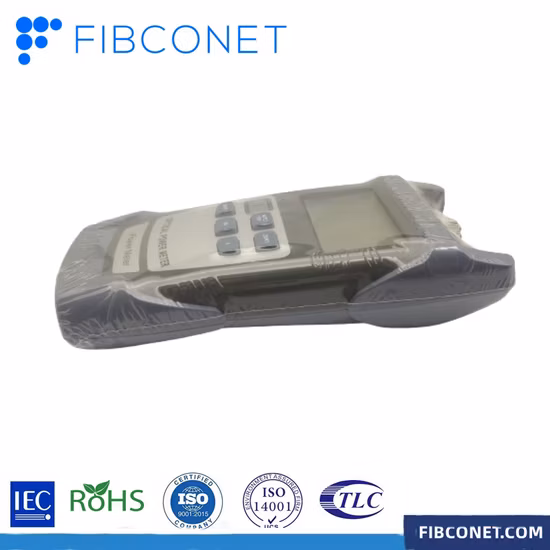

• Misuratore di potenza in fibra ottica FTTH FC/Sc 800 -1700 nm Pon System Testing Fiber Tool
